Особенности современных имплантируемых электрокардиостимуляторов

хранение данных в самом приборе для последующего анализа;

количество переключений различных режимов и т.д.

Также важная составная часть ЭКС - электроды, подводимые к камерам сердца. Имплантируемые электроды-провода представляют собой относительно сложные медико-технические устройства. Важную роль играют буквально все их составные конструктивные части: токопроводящая жила (моно- или многожильная спираль), изоляционное покрытие (силиконовая или кремнийорганическая резина, уретан, полиуретан), разъем для стыковки электрода с кардиостимулятором, полярность (моно-, би-, многополярные), длина, диаметр и др. Однако, наибольший интерес представляет внутрисердечная контактная часть электрода. Именно она стала определяющей в названии всего провода-электрода, например цилиндрический, вкручиваемый, сферический и т.д. В контактной части электрода сосредоточены фиксационные элементы, обеспечивающие его механическую стабильность, и контактная головка, определяющая необходимые электростимуляционные параметры, а также длительность и надежность стимуляции сердца.

В нашей стране успешно применяется целый ряд электродов. Для желудочковой стимуляции используют конусообразные (ПЭМК-1), грибковидные (ЭКТГЖ-1), стекло-углеродные (ПЭПУ), многогранные (ПЭГФ-1) и некоторые другие электроды.

Для налаживания предсердной стимуляции практическое использование получили J-образные электроды с многогранной контактной головкой (ПЭГФ-2), вкручиваемые с втягиваемым штопором (ПЭЭФ), серповидные с моножильной (ЭКППР-2) или с многожильной проводящей спиралью и с синтетической оплеткой (ПЭМК-2). Электроды, выпускаемые за рубежом, по существу мало отличаются от отечественных; все большее применение находят биполярные электроды, которые предпочтительны при двухкамерной стимуляции, а также при имплантации ЭКС с автоматически изменяемой частотой импульсов. [4]

Существует два вида электродов: с пассивной и активной фиксацией. Электроды с пассивной фиксацией крепятся в камерах сердца с помощью специальных усиков (рисунок 2.7), а электроды с активной фиксацией крепятся при помощи специального приспособления на кончике, напоминающего штопор для бутылок (рисунок 2.8).

Рис.2.7.Электроды с пассивной фиксацией

Рис.2.8.Электроды с активной фиксацией

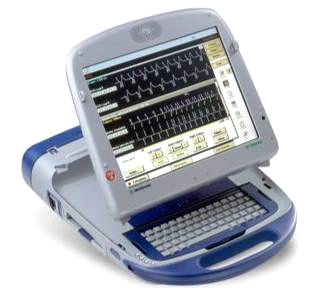

Если раньше параметры вживленного стимулятора изменять было нельзя (если возникала такая необходимость), то в настоящее время есть специальные перепрограммируемые ЭКС, параметры которых можно менять уже после имплантации. Изменение параметров производят с помощью специальной аппаратуры, позволяющей воздействовать на имплантированный ЭКС дистанционно (неинвазивным способом) при помощи специального устройства - программатора (рисунок 2.9)
